Perfil Topográfico

Este es el segundo perfil topografico:

Y este el primero:

PERFIL TOPOGRAFICO

Este es el perfil topografico del mapa:

Este es el perfil topografico de un mapa de Granada

 Y esta es la carretera:

CASA

 Estos son los planos de la casa:

La 1º planta

 La seccion de la casa

Los planos hechos con el qcad

Este esta hecho con el sketchup:

carretera

1º Hicimos un perfil topográfico en común.

2º Después realizamos una copia al 200% a un mapa que nos asignaron y cogimos dos puntos

3º Hicimos el perfil topográfico en linea recta

4º Luego lo hicimos quitándole pendiente pero superaba el 7,5%

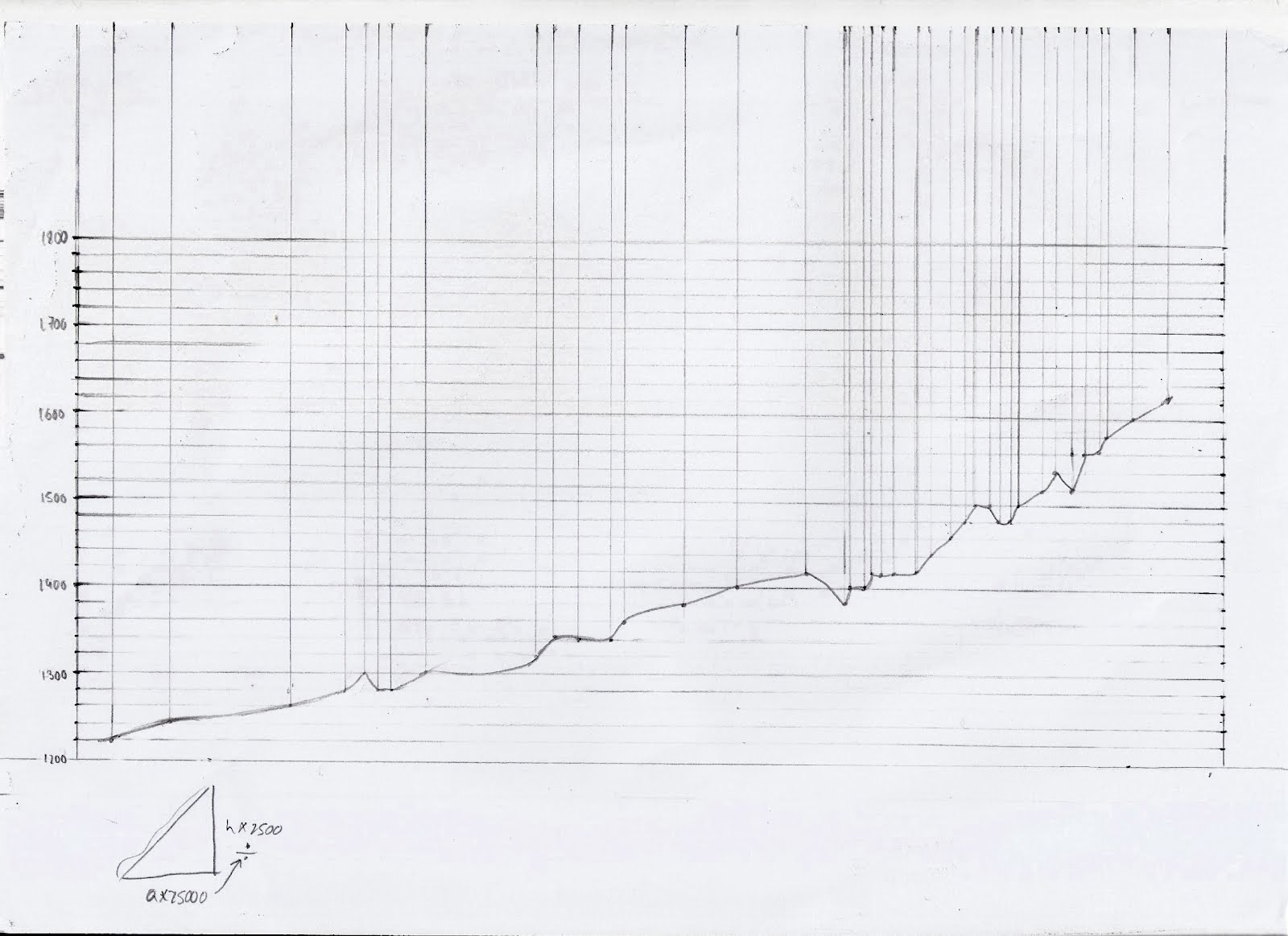

 5º Por ultimo realizamos elperfil topográfico definitivo (linea continua) y la carretera (linea discontinua)

Casa

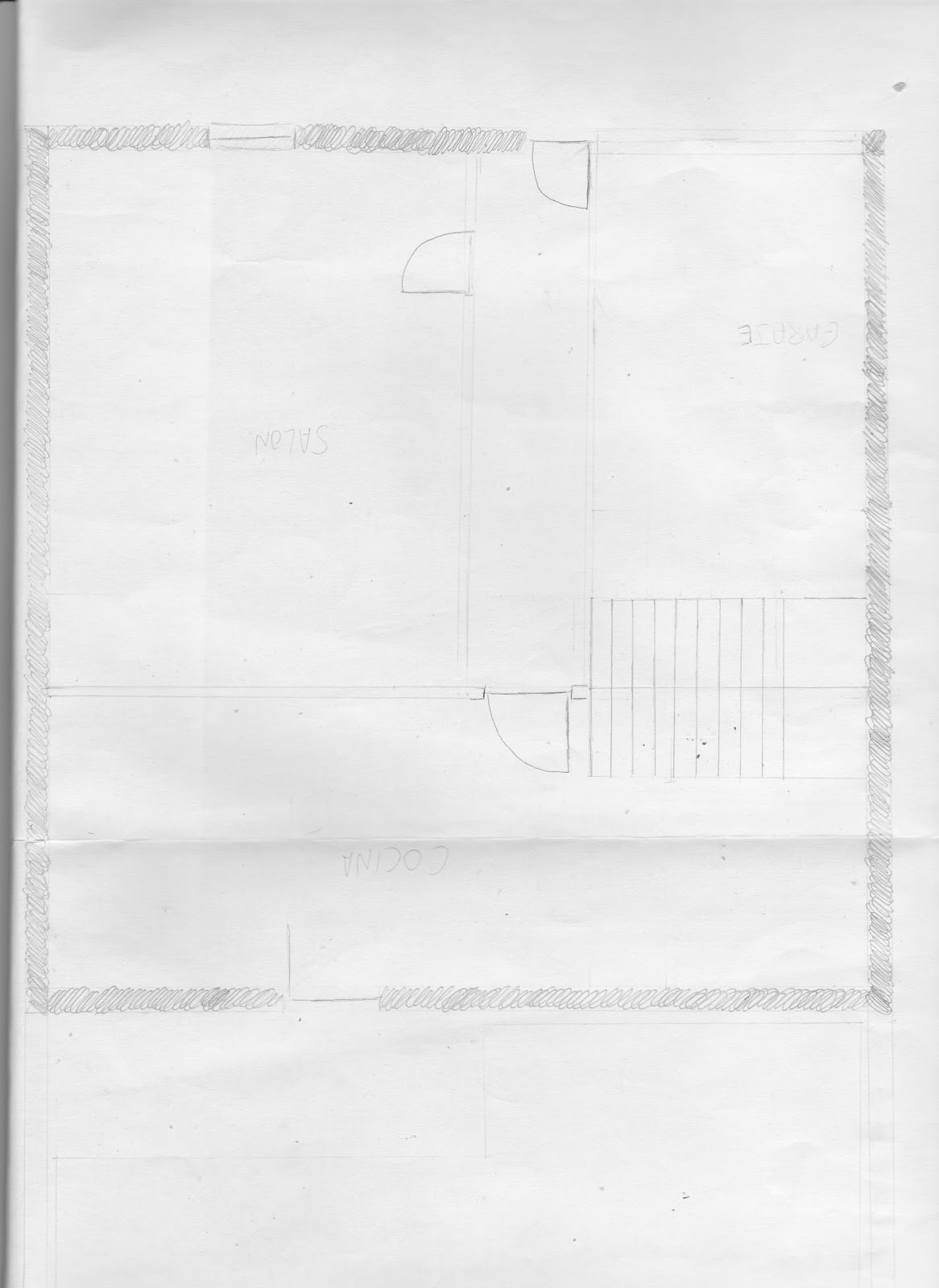

Estos son los planos de la casa hechos a mano:

1ªPlanta

Planta Baja

BARRERAS ARQUITECTONICAS

Estas barreras son de minusvalidos y completadas por otros compañeros con barreras para ciegos.

casa

1º Hicimos unos bocetos de como era nuestra casa.

2º Después hicimos lo mismo pero con medidas pero tuvimos algunos errores.

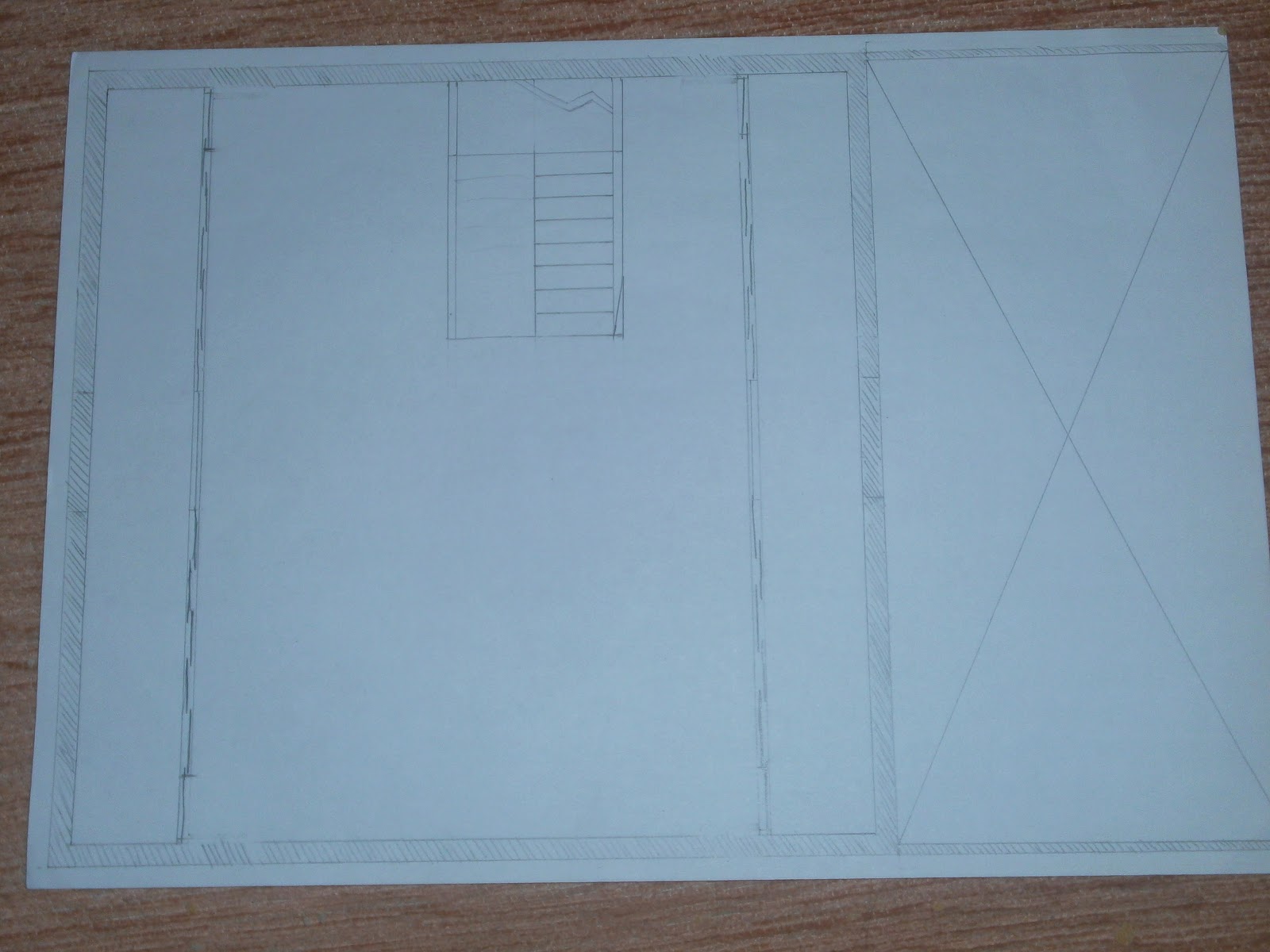

3º Lo realizamos en papel A-3 con sus medidas(Planta baja,1º Planta y buhardilla)

4º Hicimos a QCAD planta baja y 1º planta

5º Realizamos una sección por las escaleras y vimos su distribución.

6º Por ultimo realizamos tres perspectivas(A papel: P.isometrica y P.caballera y otra perspectiva a SKEPCHUP)

P.isometrica

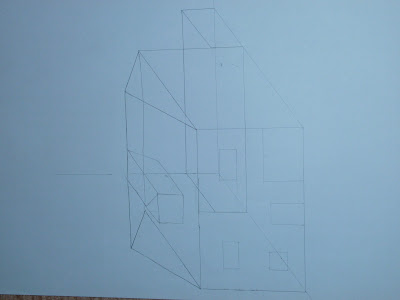

P.caballera

SKEPCHUP

Primero he escogido dos puntos del mapa he hecho su perfil topográfico y luego la carretera.

Perfil topográfico

Carretera

En este mapa trazé la línea que lo atraviesa, hize el perfil topográfico y luego dibujé la carretera, cambiando un poco la ruta.

Perfil topográfico

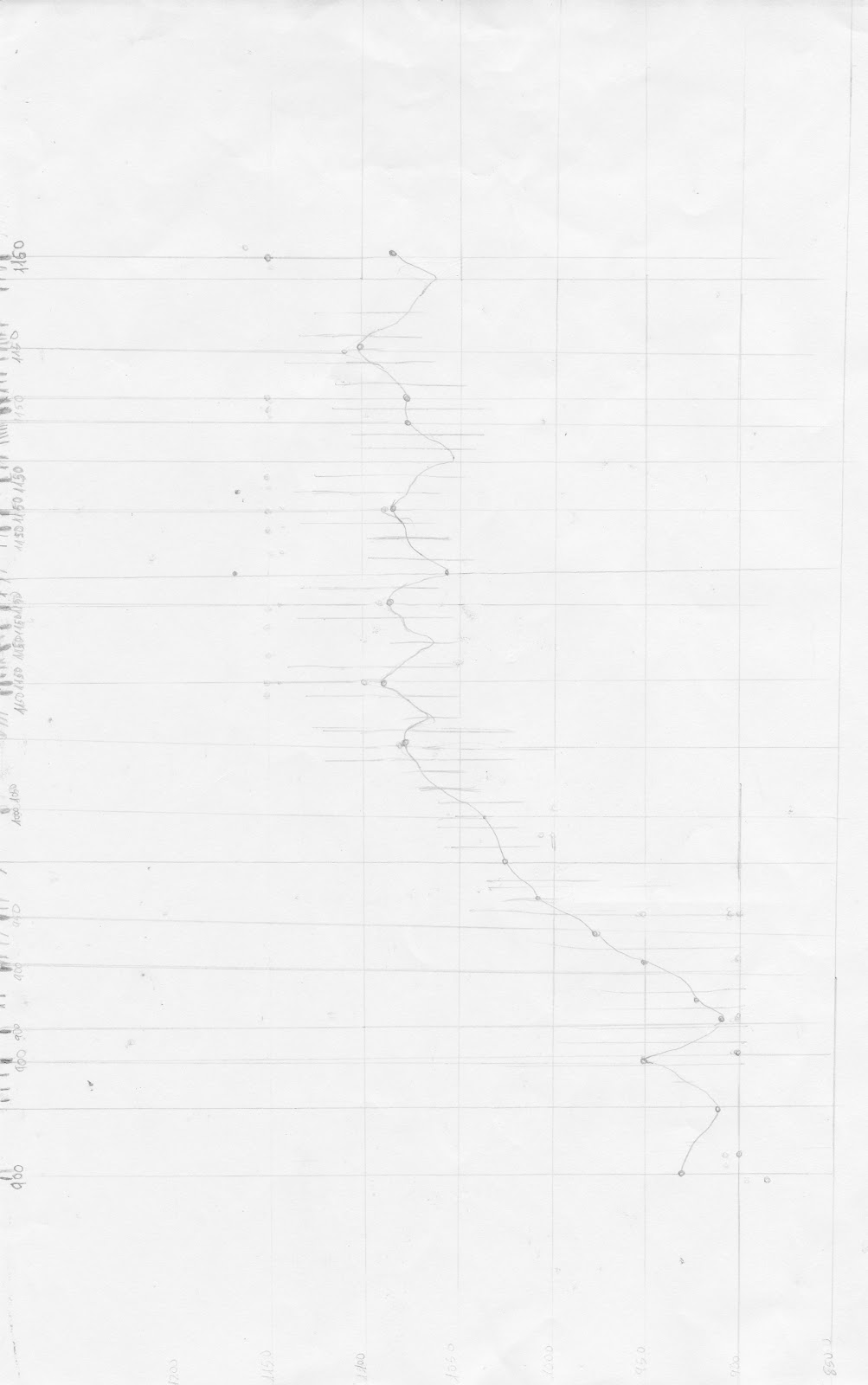

Este es el perfil topográfico de la línea que trazamos en este mapa:
