miércoles, 24 de abril de 2013

Columnas de la Plaza San Pedro.

¡Qué nos vamos a Roma! Pero...teníamos que hacer un pequeño trabajo que Miguel nos había encargado antes de salir rumbo a la capital italiana. El trabajo consistía en ir a la Plaza San Pedro y una vez allí buscar unas losetas diferenciadas de las demás, desde las cuales si te sitúas encima de una de las dos que hay y miras hacia las columnas te darás cuenta de que da la sensación de que solo hay una columna donde realmente hay cuatro.
La Plaza de San Pedro está en la ciudad del Vaticano, el país más pequeño del mundo, situado cerca de la residencia Candia nuestro lugar de alojamiento en Roma. La plaza da lugar a la Basílica de San Pedro (el columnado hace de "brazos" que salen desde dicha Basílica y nos acoge), está muy cerca del Castillo Sant'Angelo y del río Tíber.
La plaza tiene un gran obelisco de 25 metros de altura y una fila de columnas de 16 metros de altura.

La plaza tiene forma de elipse, una elipse es una circunferencia "aplastada". En lugar de un centro como las circunferencias, una elipse tiene dos focos que son los dos focos donde nosotros nos pusimos para tomas las fotografías.


 Tuve un poco de mala suerte ya que al ir a tomar las fotografías mi cámara se quedó sin batería, así que las fotos que he puesto aquí son echadas desde un móvil con mucha menos calidad.
La verdad es que es muy curioso ver como en un punto las columnas traseras desaparecen tras la primera columna y como si te mueves un poco ya la ves.

martes, 23 de abril de 2013

lunes, 22 de abril de 2013

En este trabajo Miguel queria enseñarnos lo que realmente requiere diseñar una casa.Al principio todos teniamos un prototipo de casa en la mente pero claro no todo es tan bonito.Para empezar a tener una idea de como se dibujan muros,puertas,ventanas..ect nos propuso hacer un boceto de un plano de nuestra casa:
Este boceto que hice tenia varios defectos dado que era la primera imagen que tenia de un plano.
Luego Miguel nos propuso lo dificil...él nos dá un terreno de 10x15 metros cuadrados y yo tenía que construir una casa para un matrimonio y dos niños.Una de 7 años y otro de 13.La casa debería incluir:una zona de recibir a las personas,cuarto de baño,cocina,salon comedor,patio,dormitorios,buhardilla  ,garage y un estudio.

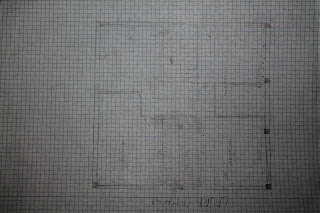

Para hacer este trabajo primero hicimos bocetos de como pensamos que sería nuestra casa...



Con estos bocetos nos dimos cuenta que perdiamos muchos metros cuadrados en pasillos y que no tenía ni idea en las proporciones.El claro ejemplo de la escalera...
Para rectificar el error Miguel nos propuso hacerlo en una hora a cuadros.Cada cuadro del folio era 25 centimetros en la realidad.Con ello evitamos las malas proporciones.Tambien nos dió unas hojas que venían instruciones por ejemplo :como se hace una escalera(fórmula...2a+P=62+-2),el pasillo para el hall debe ser de 1,25 para que se puedan recibir dos personas,el pasillo debe de ser de un metro,que hay que tener en cuenta los espacios donde deben de pasar personas,aprovechar cada  milímetro,que hay que aprovechar la luz solar y los sistemas de ventilación...ect





Luego hicimos a lápiz la casa en perpectiva utilizando escuadra y cartabón y usando comomedida el 0,816..en la primera imagen está bien pero la segunda la he puesto para que veas la diferencia de cuando lo haces por primera vez y por segunda corrigiendo fallos.En la primera no tube en cuanta en varias zonas el 0,816



Por último hicimos el corte de la casa a lápiz:









domingo, 21 de abril de 2013

Casa

Este trabajo consiste en hacer los planos de la casa en la que a nosotros nos gustaría vivir en un futuro.

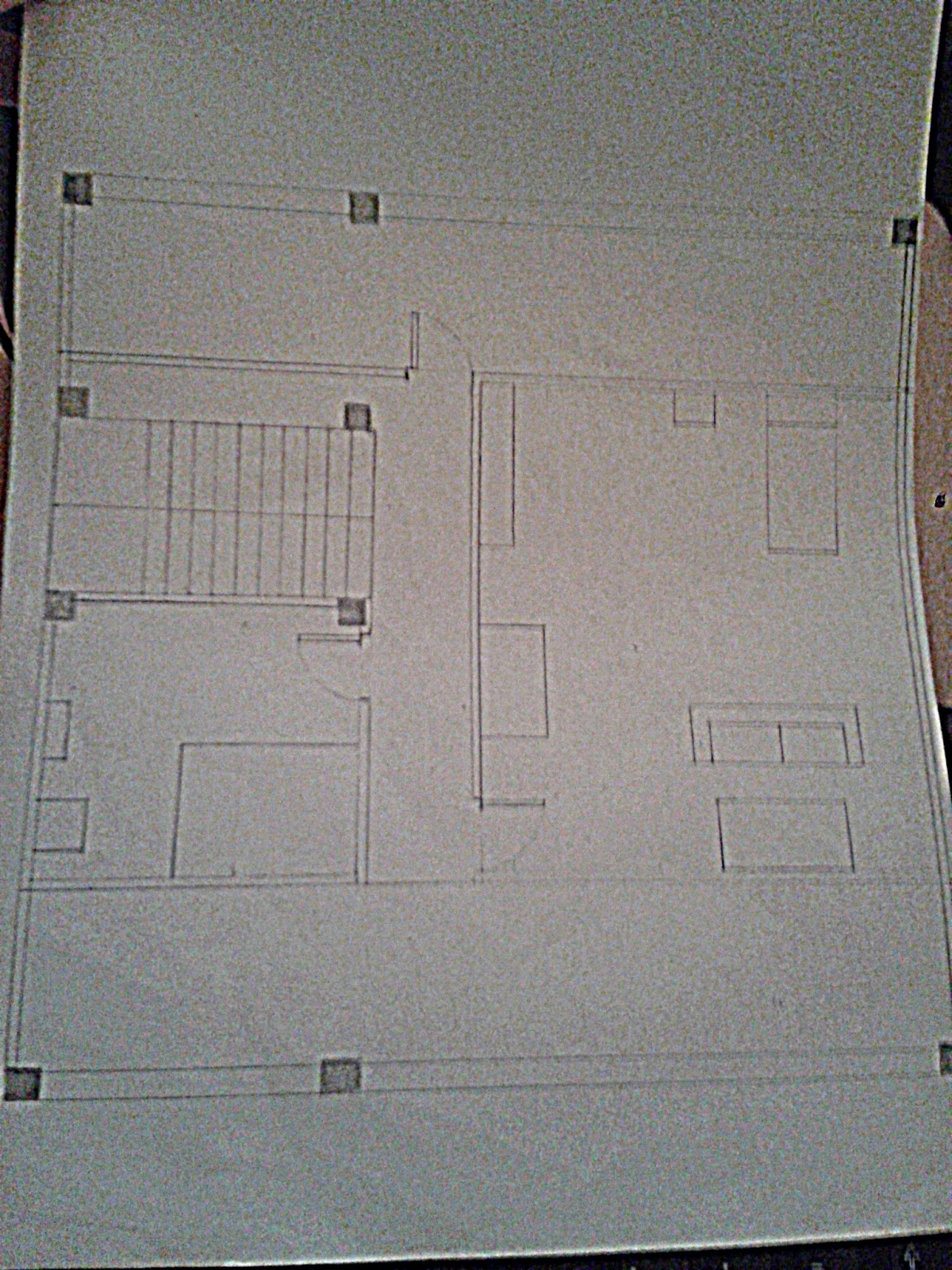

Para comenzar, empezamos realizando unos planos de la casa en sucio, y tras esto empezamos a pasarlos a limpio en un folio a escala 1:50. Las siguientes imagenes son los planos de la casa hechos a mano:


                                                                  Esta es la planta baja


                                                                  Primera planta


                                                                       Buhardilla

Después de estos hicimos los mismo, pero ahora con el programa Qcad.


                                                                     Planta baja


                                                                    Primera planta







                                                                          Buhardilla

Finalmenta, y tras esto queda hacer la casa en 3D y para eso usamos el programa Google Sketchup.







Jose Luis Sánchez Gamaza 4ºB


Viaje de Roma

Cuando fuimos de excursión a Roma Miguel nos dijo que cuando fueramos al Vaticano buscaramos una piedra diferente porque cuando estabas en lo alto de esa piedra las columnas que había en frente solo se veía las columnas del medio y si no estabas en esa piedra se veía todas las columnas y le echamos una foto y  fue verdad. Aquí dejo las fotos:
Esa es la piedra diferente que había.


Y esta foto es echada desde la piedra que había diferente.


Casa- Sandra Rodríguez Peralta

El profesor nos dijo que teníamos que construir una casa que fuera para nuestro futuro. La medidas que él nos dio fueron de 10m x 15m y los 5 metros eran del patio. el profesor nos pregunto que para cuantas personas seria la casa y yo le dije que era para un matrimonio y para un hijo. Primero empezamos haciendo la casa en una hoja de libreta y dijimos que cada cuadro era de 0.25m y durante realizabamos las plantas que eran tres pues el profesor nos iba corrigiendo algunos fallos.
Primera planta:


Segunda planta:


Y la buhardilla:


Cuando ya  tuvimos todas las plantas echa a papel de cuadros, lo tuvimos que hacer después en un folio con las mismas medidas pero ya echo mejor.
Primera planta:


Segunda planta:


La buhardilla:

Luego cuando ya lo tuvimos echo a lápiz de las dos formas, lo tuvimos que hacer en el QCAD y así quedó :
Primera planta:


Segunda planta:


La buhardilla:

Y así nos quedó la casa.

Casa


Primero empezamos ha hacer los bocetos:




Luego pasamos los bocetos a folios dibujando con escuadra y cartabon:





Despues hicimos lo mismo pero en Qcad:

Aquí una corrección de Miguel Roa:
Luego hicimos la seccion de la casa y la perspectiva:





(Faltan mañana explico)

Planos de una casa.

¡Sorpresa! Miguel Roa nos ha regalado un terreno para una casa... pero no es tan sencillo, la casa la tenemos que diseñar nosotros. Todo lo bueno cuesta trabajo y dedicación y esto no iba a ser menos.
Así que comenzamos a realizar el proyecto sobre nuestra futura casa.
El primer paso fue ojear unas hojas que Miguel nos proporcionó de las cuales sacaríamos información para realizar un boceto guiándonos de los cuadros de la libreta (cada dos cuadros un metro).
Aquí observamos la gran cantidad de metros cuadrados que se "comen" los tabiques, las escaleras, el espacio para abrir y cerrar puertas, etc...
Tenemos que distribuir muy bien el espacio para no desperdiciar nada conforme hemos previsto respecto al estilo de vida que llevaremos (pareja, hijos, mascotas...).
El boceto a ojo serán los siguientes:

Tras haber hecho los planos a "ojo" el siguiente paso es hacerlos con escuadra y cartabón a escala 1:50 en un folio blanco. Corrigiendo así las imperfecciones observadas en el plano de la hoja de cuadros y haciéndolo lo más perfecto posible.
En mi caso contamos con un patio de 10x5.
Una entrada, un espacioso salón, un cuarto de lavandería, la cocina, un cuarto de estudio y lectura, una cocin, un aseo y el garaje, todo esto en la primera planta.
La segunda planta cuenta con un dormitorio principal, dos habitaciones (correspondientes al número de hijos), una sala de música, un baño para las habitaciones secundarias y uno privado para la habiación principal:
Por último nos encontramos con la buhardilla, en la que encontramos un aseo y una gran sala de ocio.
Todas las medidas las he sacado de mobiliario real, ya sea de mi casa o buscando por internet.
Para mí no es estrictamente necesario una sala de lectura o una sala de música, pero si algo que si pudiese, lo tendría con mucho gusto. Ya que ambas salas deben ser sitios en los que poder desconectar, tanto leyendo un buen libro, como haciendo un trabajo o escuchando un buen vinilo.
Para la escalera he puesto 30 cm de huella, 18 escalones divididos en 9 y 9.
Para ello medimos la escalera de nuestro instituto, una buena escalera no debe tener mucha curva en los escalones; es bueno que tenga un descansillo; es necesario que sobre un poco de espacio en la huella para que al bajar quepa igual de bien que al subir; una buena escalera es aquella con la que no tropezamos con los escalones, ya que estos no son ni muy altos ni excesivamente bajos.
Gracias a las hojas que nos dio Miguel pudimos comprobar las medidas de casi todas las habitaciones, cuánto debíamos dejar para que la gente cupiese sin necesidad de encogerse, el espacio necesario para un coche...
Los pilares han de colocarse en las escaleras, en las esquinas de la vivienda y intermedias para soportar con facilidad la gran carga a la que van a estar sometidas durante mucho tiempo.
Luego estos planos los pasé a ordenador, con el programa "qcad".
En él disponiendo de una rejilla iba metiendo las medidas correctas.
No fue muy difícil pero si algo que requiere tiempo y concentración en no equivocarte con ningún número.
Estos fueron los resultados:





El siguiente trabajo que hicimos fue un dibujo del exterior de la casa, una perspectiva isométrica.
En este dibujo hacemos la casa en un eje como si la estuviéramos viendo desde un lado.
Utilizando las medidas reales multiplicadas por 0,816.
Una vez hecha le añadimos el patio y ya tenemos lista la perspectiva isométrica, pero...¡eso no es todo! Aún hay que hacer este mismo trabajo en un programa de ordenador Sketchup.
Esta vez hay que poner las medidas exactas guiándonos del dibujo realizado anteriormente. Estos serían los resultados tras tomar fotografías desde diferentes sitios:



Por último realizamos un corte, como si cortásemos la casa por la mitad y desde ahí dibujamos lo que vemos en uno de los dos lados. Este es el resultado:
Ha sido un trabajo muy interesante y útil, para ver que no todo es tan sencillo ni tan divertido como diseñar una casa, detrás de eso hay mucho trabajo y dedicación.
