Vistas de una figura. Sandra Rodríguez Peralta

Esta vez el profesor nos estuvo explicando las clases de triángulos y todas las vistas que tiene una figura. Nosotros esta vez hemos tenido que dibujar las 6 vistas en sistema europeo, 6 vistas en sistema americano, 3 vistas del sistema europeo pero acotada y después lo mismo pero con el QCAD y ya por último tuvimos que hacer la perspectiva caballera y la perspectiva isométrica. Todo está hecho a escala 1:1
 ·Estas son las 6 vistas en sistema europeo:



·Estas son las 6 vistas en sistema americano:


·Estas son 3 de las vistas en sistema europeo pero acotadas:

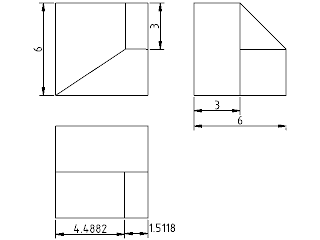

·Las 3 vistas en sistema europeo acotadas pero en el QCAD (Las medidas están puestas en cm):




·Las perspectivas isométricas y caballera:



En el dibujo se indica cual es la perspectiva caballera y cual la perspectiva isométrica. En la perspectiva caballera hemos usado un coeficiente de 0,6 y el la perspectiva isométrica hemos utilizado un coeficiente de 0,86.
Este dibujo es el más fácil que me ha parecido del curso aunque no ha sido tampoco muy fácil.
